Tia Selection Tool 개요

여행인생 2021. 3. 9. 17:32

SIMENS(지멘스) PLC를 Setting하기 필요한 Software로 Step 7이 있습니다. Step 7은 기존 S7-300, S7-400 PLC를 세팅하기 위한 TOOL입니다. 최근 통합하여 TIA PORTAL 하나로 PLC부터 드라이브까지 관리할 수 있는데요. TIA Selection Tool은 지멘스 제품으로 먼저 구성 및 견적을 내기 위해 BM(Bill of Material)을 뽑아볼 수 있는 편리한 Software입니다. 지멘스 홈페이지에서 누구나 다운받을 수 있으며, 무설치버전이므로 압축을 풀자마자 사용할 수 있습니다.



 TIA Selection Tool로 Smart하게 지멘스 제품을 선정해보자!

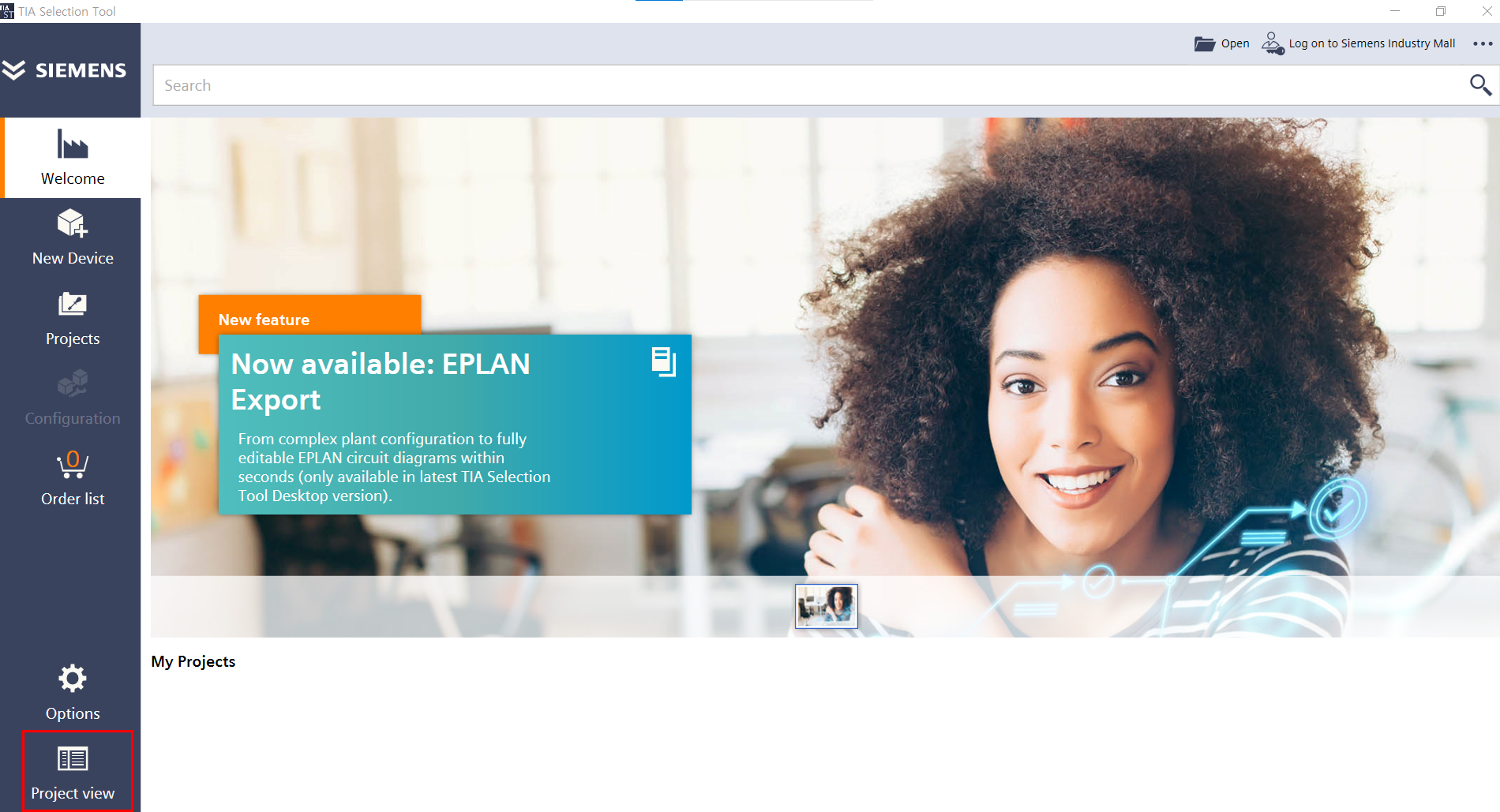

TIA Selection Tool을 구동하면 제일 먼저 볼 수 있는 시작화면입니다. 이 화면에서 구성해도 되지만, 쉽게 접근하기 위해서 좌측하단에 Project view를 클릭해주는 것이 좋습니다.

TIA Selection Tool 시작화면

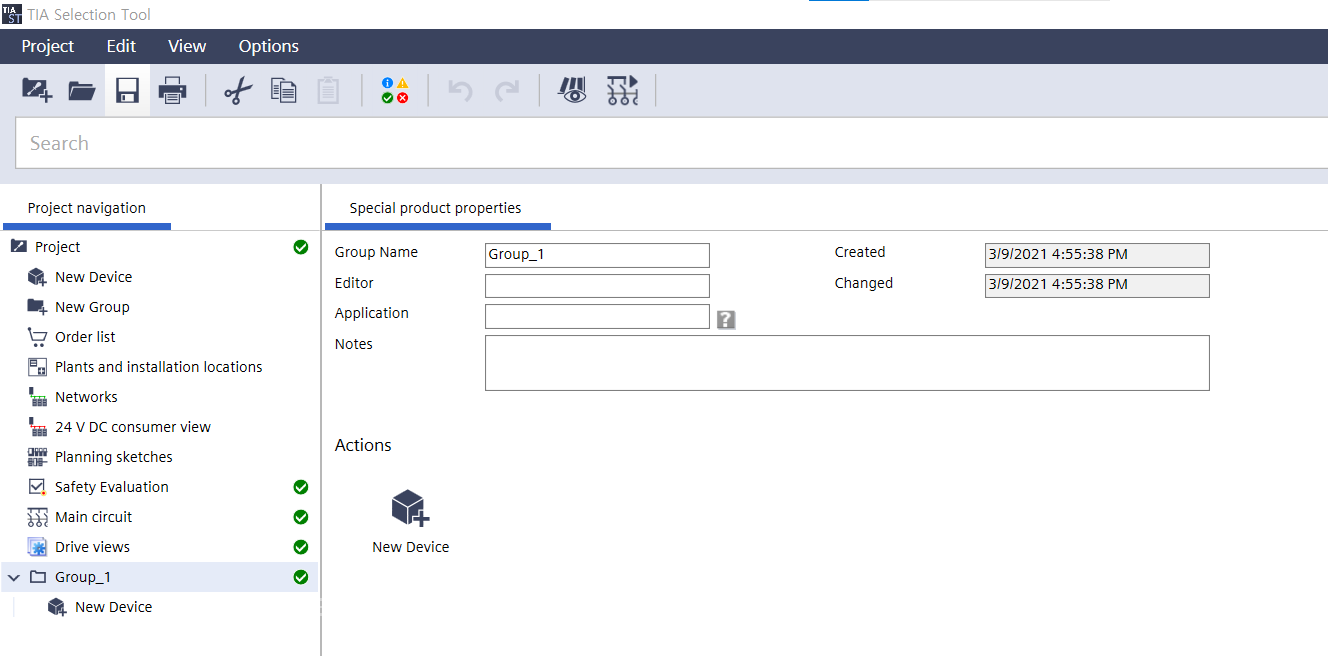

클릭해주면 다음과 같이 바뀐 화면을 보실 수 있는데요. 좌측 Project navigation 메뉴에서 직관적으로 쉽게 선택할 수 있습니다. 우선 좌측 메뉴부터 간단하게 설명드릴께요.

TIA Selection Tool - project view 시작

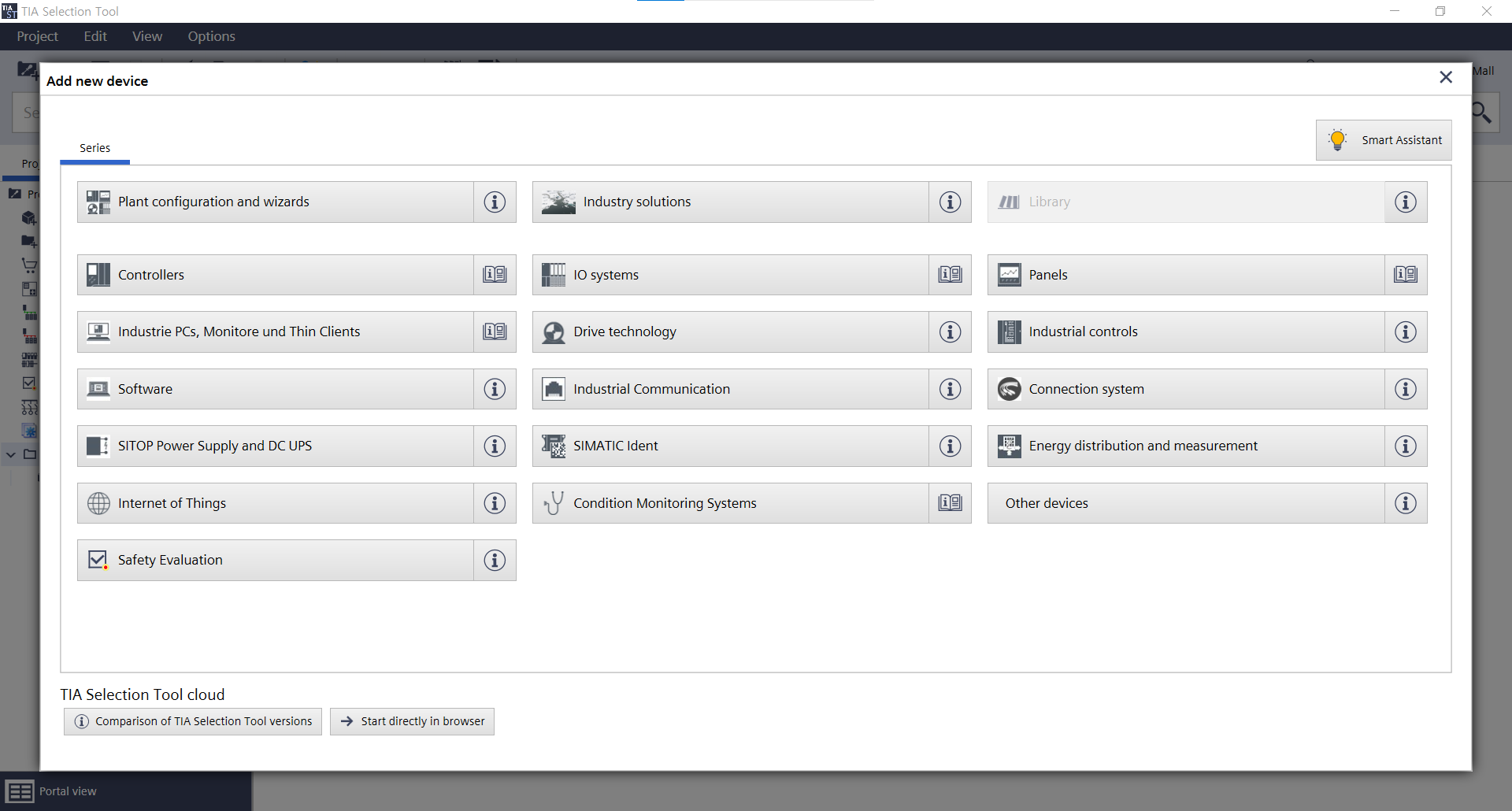

New Device : 클릭하면 새로운 장치를 추가할 수 있습니다. PLC(Controllers, IO systems), Panel, Industrial PC, Software, Dirve 등 다양한 제품을 선택할 수 있습니다. 몇 번만 사용해보면 쉽게 사용법을 익힐 수 있으니 좌절하지마시고 연습해보시면 금방 익숙해지실 것이라 믿습니다.

TIA Selection Tool - New device 추가 선택화면



New Group : 새로운 그룹을 추가할 수 있습니다. 예를들어 Plant가 커지거나, 2개의 지역으로 나누어진다면 이 기능을 사용해볼 수 있습니다.

Order List : 구성을 모두 완료한 뒤에 제품별로 혹은 그룹별로 분류해서 지멘스 제품의 Order number를 확인할 수 있습니다.

Networks : 시스템의 네트웍 구성을 확인할 수 있습니다.

24 V DC comsumer view : Power supply 를 선정할때 이용합니다. 제품의 power consumption을 자동으로 계산하여 예비율을 적용해서 2중화 혹은 싱글 전원으로 구성할 수 있습니다.

Planning sketches : Panel을 구성하기전에 제품이 Panel 내부에 어떻게 배치될 수 있는지 대략 배치해볼 수 있습니다. 하지만 정확한 배치는 캐드도면으로 나중에 엔지니어링해야 합니다.

Navigateion menu의 기능에 대해 간단하게 알아보았습니다. 이제부터 예제로 PLC 1개를 추가해보도록 하겠습니다.



 PLC 1 Set를 구성해보자!

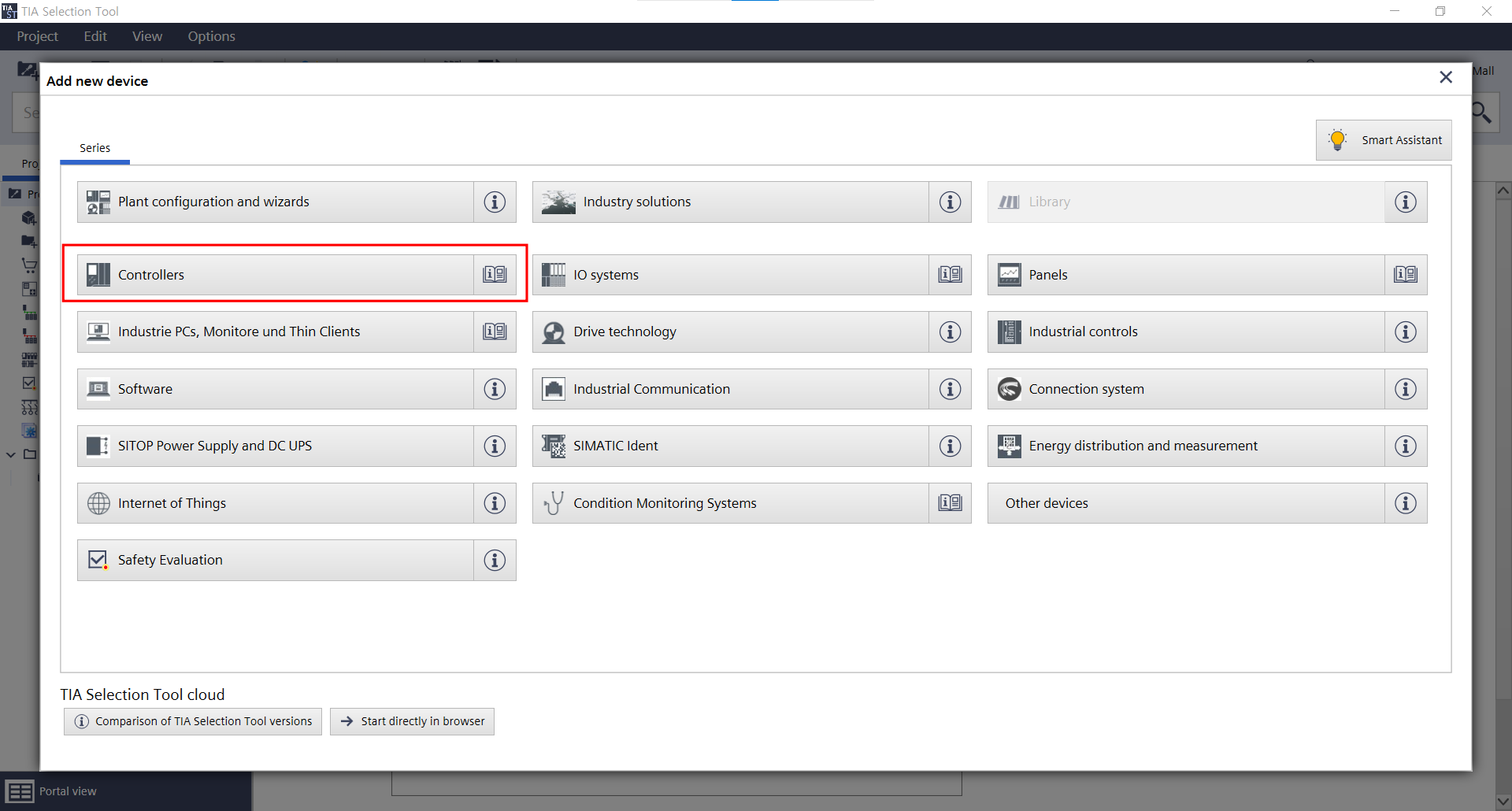

예제로 사용할 지멘스 PLC는 Compact PLC로, 가성비가 좋은 ET200SP로 시작하겠습니다. 먼저 New device를 클릭해서 나온 팝업 화면에서 Controllers를 선택합니다.

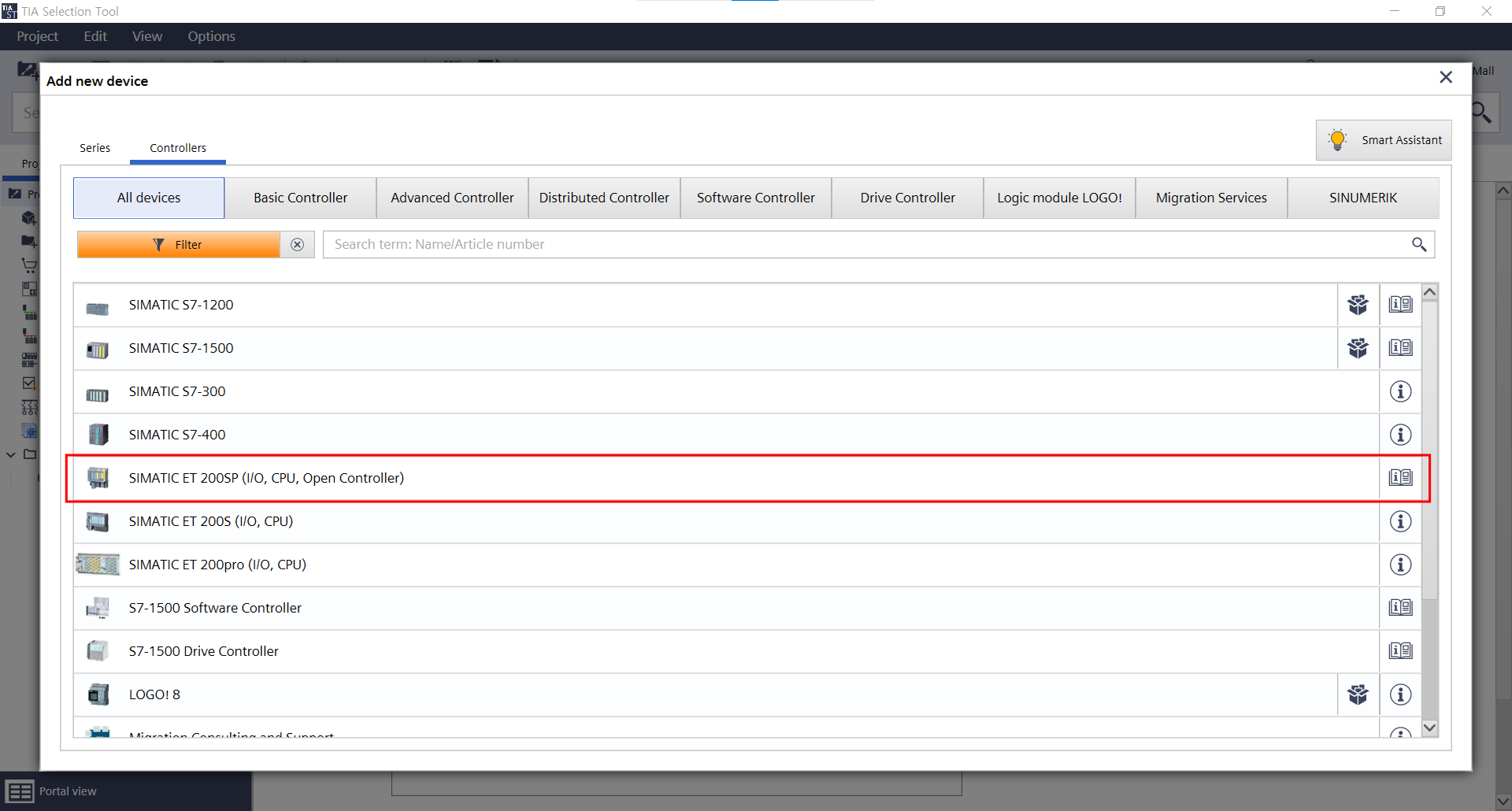

선택한 화면에서 지멘스 PLC, SIMATIC ET 200SP를 선택해줍니다.

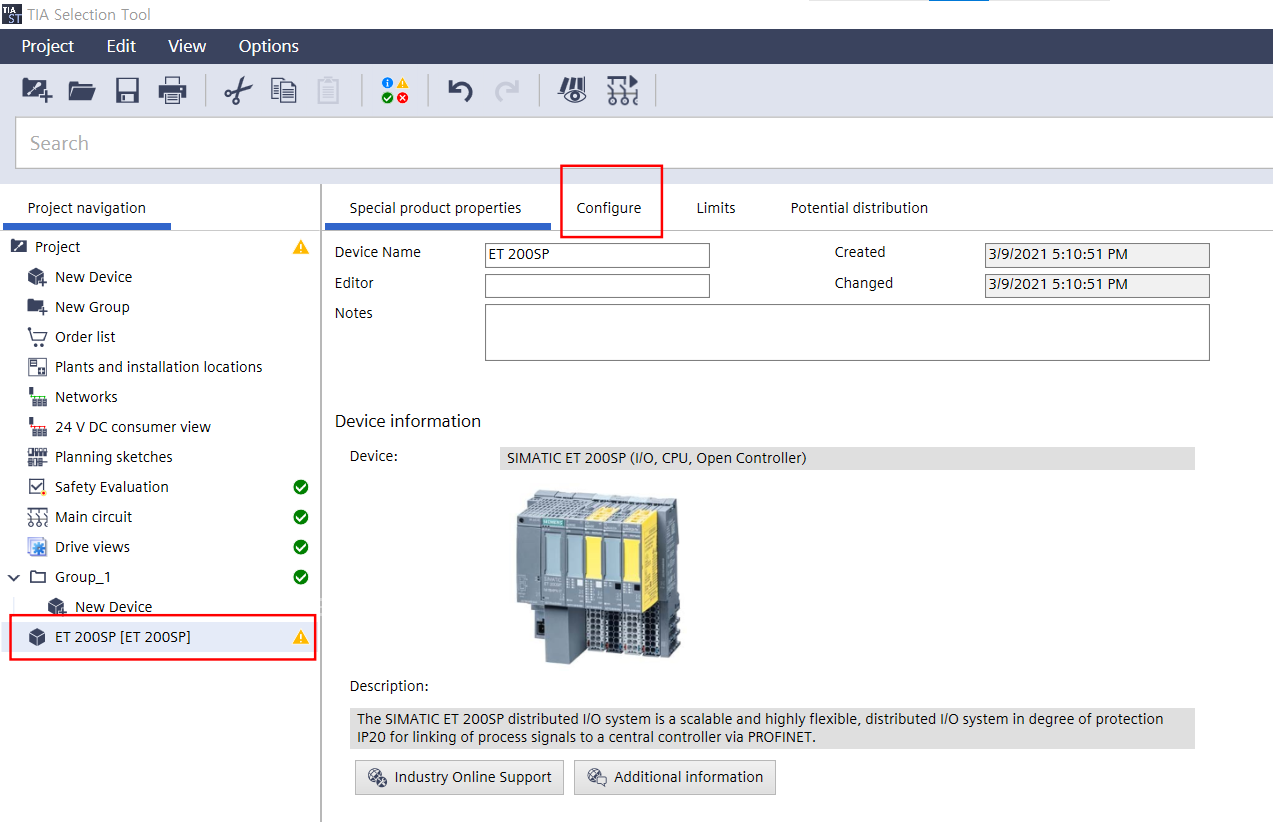

선택을 완료하면 좌측에 신규 장치로 ET 200SP가 생성된것을 볼 수 있습니다. 이제 ET 200SP의 CPU 및 IO 모듈들을 선정하기 위해 세부설정인, Configure 탭을 눌러줍니다.

Configure탭에서 자동으로 Din Rail을 보실 수 있습니다. 제일먼저 Cpu를 선택해주어야합니다. Interface modules가 먼저 나오는데요. 이것은 Remote IO용이므로 선택에 각별히 주의해야합니다. Central processig units을 선택해주세요. 필자는 CPU 1512SP-1 PN을 선택했습니다.

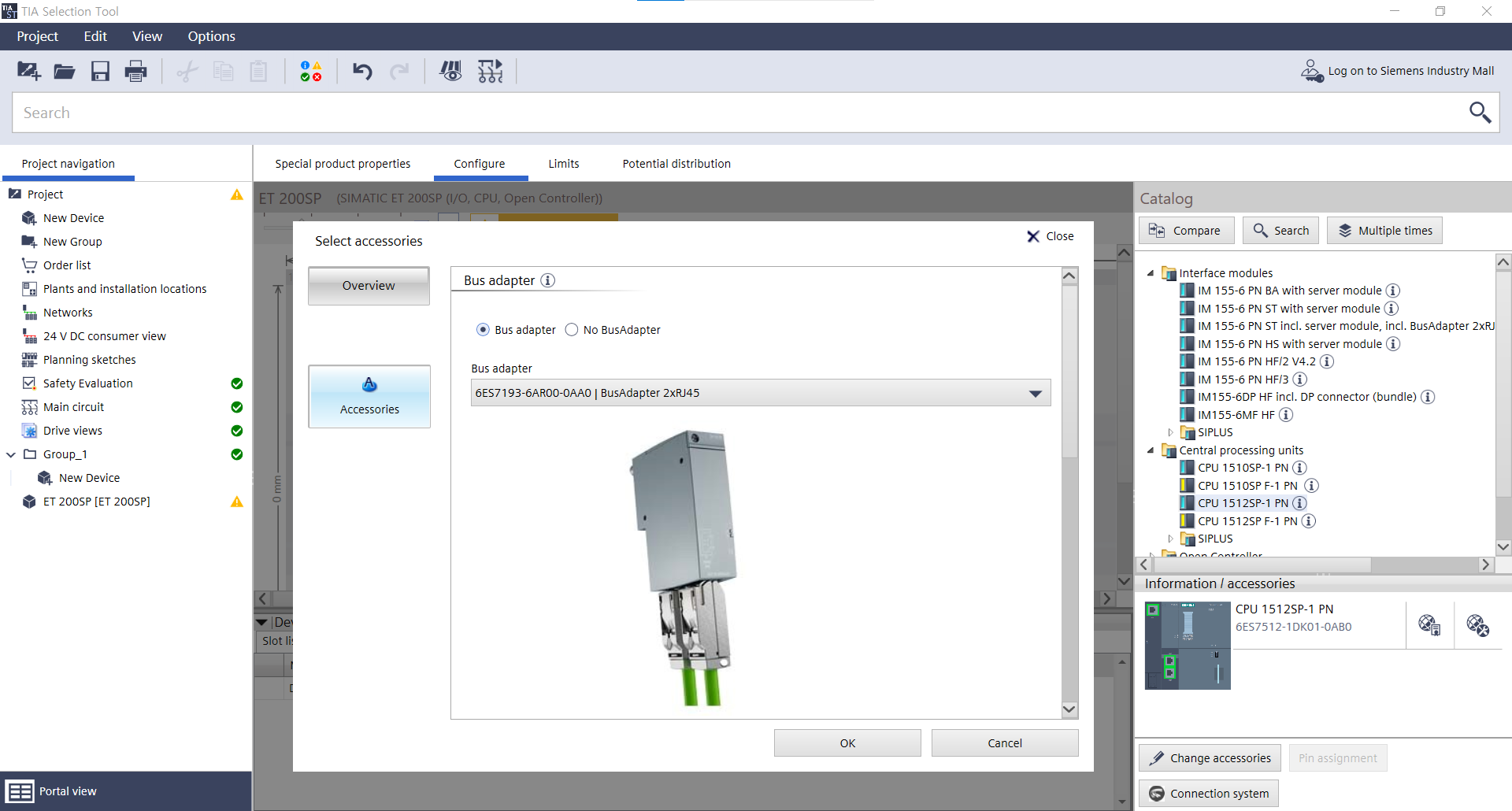

CPU를 선택하면 Bus adapter 선택이 나옵니다. ethernet 통신을 하기 위해 필수이므로 선택해주세요. Bus adapter는 그 타입에 따라 RJ45, 광 connector 종류중에 선택할 수 있습니다. 가장 많이 사용하는 2xRJ45를 연습으로 선택해줍니다.

딘 레일에 CPU가 장착된것을 보실 수 있습니다. 이제 좌측에서 DI, DO, AI, AO 모듈을 원하는 사양에 맞춰서 선택해서 배치하실 수 있습니다. 지면이 너무 길어져서 다음화에 이어서 설명드리도록 하겠습니다.

긴 글 읽어주셔서 감사합니다.
